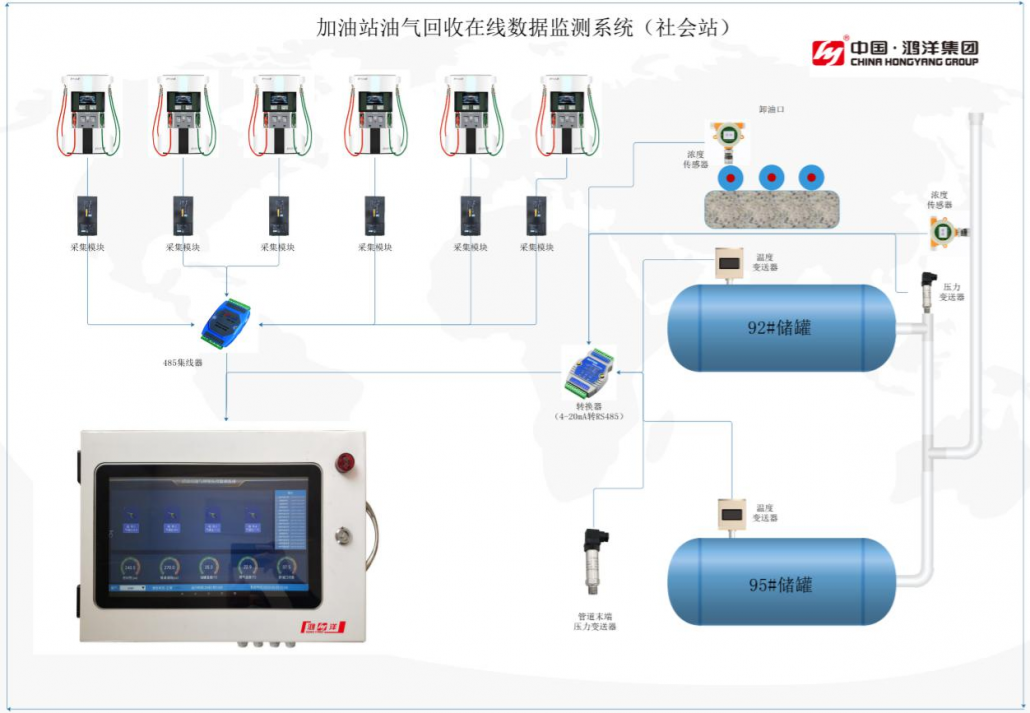

- 该系统将流量计安装到油气回收装置回气管路中的真空泵之前、油气分离器之后的位置。流量计测量油气回收系统工作是回气的流量，并产生 485 信号。由数据采集模块采集并换算成累积流量，同时数据采集模块对真空泵抽气进行计量计算出平均流速。数据采集模块还读取加油机加油脉冲信号，换算成对应的液体体积及流速。回气体积与液体体积之比即为油气回收过程中的气液比比值。将压差式压力变送器安装到卸油油气集气口或排气管压力真空阀下端，测量油罐的压力，输出的模拟信号由数据采集模块采集并转换，根据压力值在油气回收过程中出现规律性波动的范围和油气回收处理装置在静态状态下压力值发生下降的速率和数值，判定管线的液阻和密闭性指标是否符合要求，从而发现油气回收系统是否正常工作。
- 油气回收在线监测控制台
- 数据采集器
- 压力变送器
- 气体浓度变送器
- 防爆挠性连接管
- 气体流量计
- 防爆接线盒
- 温度变送器（传感器）
- 电子气液比调节阀
